雙色塑膠模具生產成型概述和設計要求

  雙色模：兩種塑膠材料在同一臺注塑機上注塑，分兩次成型，但是產品只出模一次的模具。一般這種模塑工藝也叫雙料注塑，通常由1套模具完成，且需要專門的雙色注塑機。

  包膠模：兩種塑膠材料不一定在同一臺注塑機上注塑，分兩次成型;產品從一套模具中出模取出后，再放入另外一套模具中進行第二次注塑成型。所以，一般這種模塑工藝通常由2套模具完成，而不需要專門的雙色注塑機。(請參考TDG51108+TDG51109、TDG51110+TDG51111,注：另還有多種雙色注射機)

  市場上雙色模已經盛行，并且由于這種工藝可以使產品的外觀更加漂亮，易于換顏色而可以不用噴涂，肯定將是市場潮流。但是它在富裕還剛剛起步，適用的雙色注塑機也僅僅有“ENGEL 150T”、“ENGEL 120T”等數種型號。面對來自市場競爭的壓力，我們必須直面迎擊!現依據目前雙色塑膠模具生產和在設計中遇到的問題，我總結一下經驗，歸納于后，希望大家在以后的設計工作中遵循。未盡之處，依《新模設計注意事項》。

  1、Cavity的兩個形狀是不同的，分別成型1種產品。而Core的兩個形狀完全一樣。

  2、模具的前、后模以中心旋轉180o后，必須吻合。設計時必須做這個檢查動作。

  3、注意頂棍孔的位置，最小距離210mm。大的模具須適當增加頂棍孔的數量。并且，由于注塑機本身附帶的頂棍不夠長，所以我們的模具中必須設計加長頂棍，頂棍長出模胚底板150mm左右。后模底板上必須設計2個定位圈。

  4、前模面板加A板的總厚度不能少于170mm。請仔細查看這種型號的注塑機的其它參考數據，比如，最大容模厚度、最小容模厚度、頂棍孔距離等。(請參考TDG51036)

  5、三板模的水口最好能設計成可以自動脫模動作。特別要注意軟膠水口的脫模動作是否可靠。

  6、前側SPRUE的深度不要超過65mm。上側(大水口)SPRUE的頂部到模胚中心的距離不小于150mm。

  7、在設計第二次注塑的CAVITY時，為了避免CAVITY插(或擦)傷第一次已經成型好的產品膠位，可以設計一部分避空。但是必須慎重考慮每一處封膠位的強度，即：在注塑中，是否會有在大的注塑壓力下，塑膠發生變形，導致第二次注塑可能會有批鋒產生的可能?

  8、雙色塑膠模具生產時，第一次注塑成型的產品尺寸可以略大，以使它在第二次成型時能與另一個CAVITY壓得更緊，以達到封膠的作用。

  9、注意在第二次注塑時，塑膠的流動是否會沖動第一次已經成型好的產品，使其膠位變形?如果有這個可能，一定要想辦法改善。

  10、在A、B板合模前，要注意前模Slider或Lifter是否會先復位而壓壞產品?如此，必須想辦法使在A、B板先合模，之后前模的SLIDER或LIFET才能復位。(請參考TDG51284、TDG51285、TDG51287)

  11、兩CAVITY和CORE的運水布置盡量充分，并且均衡、一樣。

  12、99%的情況是先注塑產品的硬膠部分，再注塑產品的軟膠部分。因?yàn)檐浤z易變形。

  13、為了使兩種塑膠“粘”得更緊，要考慮材料之間的“粘性”以及模具表面的粗糙度。雙色注塑有專門的TPU;而模具表面越光滑，它們“粘‘得更緊。

  14、注意前后模的定位;所有插穿、靠破面的斜度落差盡量大些，要0.1mm以上。

  雙色塑膠模具生產的設計要求

  雙色模：兩種塑膠材料在同一臺注塑機上注塑，分兩次成型，但是產品只出模一次的模具。一般這種模塑工藝也叫雙料注塑，通常由1套模具完成，且需要專門的雙色注塑機。

  雙色塑膠模具生產的成型原理

  雙色注塑模具就是一個制品有兩種不同材料或者兩種同材料不同顏色的料注成的，一般分兩大類，一類是混色雙色注塑模具，即注塑機的兩個射嘴交替將不同顏色的材料射入同一個模腔，形成沒有明顯邊界的花色制品，另一類就是雙層雙色注塑模具，即兩種兩個射嘴將兩種材料先后射出構成制品的有明顯邊界的雙色制品，第一個射嘴將材料射入小型腔后成型，之后開模但不頂出，模具旋轉180度后合模，之后第二個射嘴將另一種材料射入已經有第一種材料的大腔，這樣兩種材料粘在一起后第二次開模頂出，注塑出一個完整的雙色產品，但是這種模具都分大小腔所以正是生產起來還是每開一次模具頂出一次完整產品。一般這類模具的兩種材料中有一種材料部分具有重要的裝配關系尺寸要求嚴格，而另一種材料的裝配關系不是很重要，一般只是滿足裝飾或者緩沖或者手感的要求，所以一般這一層材料是放在二次注塑的，這類模具也有就是以前很多采用的歉件模具，即開兩套模具，先打一種材料，之后把他放入另一套模具中注射另一種材料。

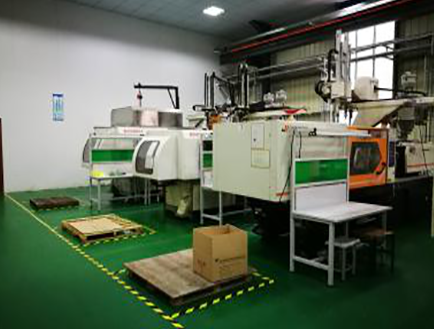

  雙色塑膠模具生產模具的注塑機都是旋轉注塑機，就是模具固定在一個旋轉盤上，每打一次料動模就旋轉180度，這種注塑機的兩個射嘴有水平布置的也有上下布置的，而且兩個射嘴的最大射膠量一大一小，設計時必須注意這一點，否則如果把用料量大的一腔錯誤的布置在了小射膠量的射嘴上結果可能造成射膠量不足的情況，這樣模具可能就廢了，涉及這類模具的過程中要時刻注意他的旋轉180度要順利合模開模。
