??精密塑膠模具設計標準

??1. 為了規范本部門的精密塑膠模具設計工作,統一設計風格和完善設計工藝,真正實現設計指導生產并為生產服務這一宗旨;

??2. 為了實現飛速的模具質量上一個新的臺階,結合本部門的實際情況,特別制定精密塑膠模具計標準.

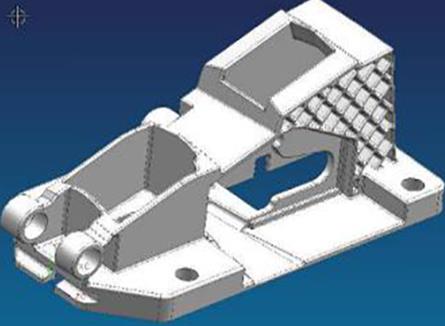

??首先,對產品圖的分析:

??工程師接到工作指令后,首先必須認真閱讀用于開模的產品圖和客戶所提供的相關資料,對產品的材料,膠位的厚度及均勻情況,出模方向和拔模角度進行分析,結合客戶所提供的相關資料和主管的具體要求,草擬一個簡短的報告,內容兇手:產品能否開模,開模后有無不良現象產生,產品能否滿足客戶的要求等等,并將此報告于第一時間發送給主管.

??一、 精密塑膠模具澆注系統的設計

??澆注系統是注射模具熔體填充模具型腔的通道和入口，由主流道、分流道、澆口和冷料部分組成。澆注系統設計的合理與否，對制品的質量、精度和生產時的效率有直接的影響。

??在模具設計中，構成澆注系統的零件主要有定位圈(法蘭)、唧嘴、唧嘴衫套、水口套、拉料桿等。根據本部的習慣和風格結合客戶要求對這些零件選用作如下規定：

??1. 設計美國公司的模具時，定位圈選用英制φ3.99，內孔徑為φ2的DME NO.6501系列和DME英制NO6502系列(φ4.99)兩個系列(如客戶有指定的標準和型號時則按客戶的要求設計)，，唧嘴用英制DME.B-6600 SR=1/2" B-6600 SR=3/4" D-6600 SR=1/2" V-6600 SR=3/4"這兩個系列

??2. 對于歐洲客戶的精密塑膠模具：

??定位圈用φ125或φ100，公制標準，唧嘴用φ2、φ16、φ20、SR=20的公制標準

??不論是哪個客戶，如果對上述零件有指定使用的標準和型號時，則按客戶的要求進行設計

??精密塑膠模具設計澆注系統時要注意以下幾個方面：

??1. 流道截面首選圓形，其次是半圓形和梯形，大小根據產品的大小和材質的性能等確定，通常選用φ4、φ5、φ6、φ8、φ10或相當尺寸，如果產品不大，材料的流動性較好時，(如POM、PP、軟PVC等)流道大小首選φ4、φ5等，如ABS、PS、AS等，流動性中等到的材料首選φ5、φ6等，如PC、硬PVC、PA加纖等流動性較差的材料，可將流道設計略大些。

??2. 設計流道時，必須考慮熔體均勻填充型腔。和保證制品的精度和外觀

??3. 水口的設計：設計水口時，首先考慮水口能否與產品自動分離，實現自動生產;其次水口位置盡可能不對產品的外觀造成影響，再次水口位置最好是選擇膠位較厚和有利于熔體填充型腔的位置，水口最好是避口正沖鑲針和較弱的鑲件。如果是潛水時，潛水的角度最好取40°~50°之間，潛水口的頂針與水口入口的距離為10~15mm為宜

??4. 于流道的最末端設計冷料井，冷料井深度或長度為6-10mm(圖1)

??5. 流道表現必須注明有光，分流道處必須設計R(圖2)

??6. 唧嘴球表面半徑的選擇塬則是略大于客戶所提供的注塑機射嘴的球面半徑

??7. 細水口模具在設計時，從減少水口料著想，首選深唧嘴，設計深唧嘴時要著重參考客戶所提供的注塑機資料，參考注塑機射嘴的直徑和長度來設計唧嘴的內直徑和深度

??8. 細水口模的流道截面一般設計成梯形，兩側斜度取5°~15°，并在適當位置加水口扣針和流道推塊，以保證水口被拉斷定和被彈出

??9. 精密塑膠模具熱流道結構的設計

??為了保證制品的質量，縮短注塑時間和減少水口料，有些模具必須選擇熱流道系統。設計熱流道結構時，我們盡可能的選用標準的熱唧嘴，熱流道系板和其標準件配件，以縮短訂購周期和節約成本;一些特殊情況下需要訂制此類零件的非標準件時，必須充分考慮其裝配尺寸，加熱均勻性，以及其良好的散熱性等等。同時，對其電源引線和感應器的引線布置也要美觀合理，切不可讓此等線像蜘蛛網一樣分散于模具之間(如客戶有指定的標準和型號時則按客戶的要求設計)

??二、 精密塑膠模具成形零件的設計

??成形零件通常指那些參與封膠的零件，如前后模仁，內模中的鑲件，鑲針及側抽芯機構中的行位、斜頂?shù)鹊?，這些零件對保證制品的外觀精度都起著決定性作用。設計這些零件時要特別注意以下幾點：

??1. 分模線(面)的選擇：首先分模線會直接在制品的外觀上留下痕跡，所以在進行設計之前必須仔細閱讀客戶的資料，了解客戶對產品外表面的要求;其次，分模面的合理設計與否會直接影響產品的形成和排氣;再次，分模成將直接關系到模具的加工成本，合理選擇分模面，就要求工程對精密塑膠模具的設計工藝有較豐富的經驗，一個產品也許有數種設計方案，但真正全面合理的方案只有一種，通常選擇模具的分型面要從以下幾個方面考慮：在滿足客戶要求的前提下，分型面有利于制品的質量，簡單，易于加工和降低模具成本為塬則。

??2. 鑲件和鑲針：模具上之所以要設計鑲件(針)主要有兩個塬因：有利于加工和熔膠填充型腔以及易損零件更換和減少加工成本等等，但鑲件(針) 的設計往往會降低模具的強度和剛度，并會造成局部應力集中。所以于模具上設計鑲件時要遵從以下幾點：首先，滿足客戶對外觀的要求，其次，考慮模具的整體使用壽命，盡可能避免局部應力集中，對可鑲可不鑲 的地方盡量不鑲

??3. 插穿位和枕位：由于產品結構的多樣性，在精密塑膠模具設計中，插穿位與枕位是經常涉及的結構，設計這些結構時，要注意以下幾個方面：首先，這些結構的插穿面要設計3°或以上的斜度，或采用兩硬度不同的材料(HRC5°左右);其次，插穿位深度較大或結構易損壞時，一般設計成鑲拼結構;再次，要盡可能在加強這些地方結構的強度和剛度。

??4. 行位與斜頂?shù)脑O(shè)計：行位和斜頂屬于側抽芯結構，在生產過程中，這些結構運動方向與開模方向不一致，需要設計相應的機構來約束其運動，這無疑增加了模具結構的復雜性，對設計和制造都增加了一定的難度。對這些結構中設計要注意以下幾個方面：首先，行位的設計：行位分模線的設計要考慮客戶對產品的要;行位的行程要大于扣位最大深度3-5mm;行位的運動要平穩順暢;行位T槽通常設計成鑲拼結構，且需淬硬(與行位的硬度差在5HRC左右，這一條為出口模要求);行位T槽的有效配合高度要≥行位高度的2/3(最少不能少于1/2)，行位座與壓條之間的配優先選用H7/f6;行位較大時，要求增加導向槽來保證其運動的平穩性;行位座底部以及鏟機與行位座接觸面要設計硬塊(出口模要求);大面封膠的模具在選料過程時要運水的布局;Half行位要設計咬位;前模行位要設計控制開合模次序的機構;前模Half行位要于后模設計輔助開行位機構;斜導柱的斜度一般在10°~25°之間，大小可選用φ12(φ1/2″)、φ16(φ5/8″)、φ20(φ3/4″)、φ25(φ1″)等等。如行位的動力要求較大時也可采用斜T槽的方式;斜導柱與孔之間一般避空1mm/side;行位座的寬高比≥2/3;用油缸抽忒時，一般選用標準油缸，且行程要大于最大扣位深度的10~20mm左右，外接的油缸座要定位準確穩定，在油缸軸與行位座之間設計一活動塊，以便裝配;為保證行徑能承受較大的注射壓力;16、行位鏟機一般要求設計得結實些;17、鏟機定位必須嚴格(與A板配合選用H>m6)，配合深度≥10mm,配合面與A板邊最薄≥20mm;18、大行位的鏟機要求設計反鏟來增加其承受力;19、鏟機與行位的配合面斜度大于斜導住斜度2°~3°，其次，斜頂?shù)脑O(shè)計：斜頂分模線的設計要考慮客戶對產品的要求;斜頂?shù)男倍纫话闳?°~12°之間;斜頂?shù)拇笮「鶕?jù)扣位的大小確定，如果位置允許兩斜面之間的距離≥8mm;斜頂于扣位側要設計弄真身位，深度為6~10mm，見圖3;斜頂與內模配合部分一般要求設計導向機構來增加斜頂運動的穩定性。如圖4;斜頂不大時，一般設計成整條，如果較大，可于底部設計推桿，此時斜頂配合高度要大于頂出高度10~15mm;斜頂?shù)男谐桃笥诋a(chǎn)品扣位最大深度1.0mm;斜頂?shù)撞恳O(shè)計斜頂座，面針板周圍要避空足夠距離,于B板底部與斜頂配合處設計的硬塊厚度≥10mm，此硬塊于斜頂斜面的配合選H7/f6(如圖3);斜頂設計完成時，要做干涉檢驗和頂出行程分析。

??5. 前后模仁(精密塑膠模具內模的設計)

??1、 必須充分考慮模仁的強度和剛度，防止其在生產中炸裂和變形

??2、 選擇模具鋼料時必須參照客戶的要求和產品材料的性能

??3、 選擇材料的規格時，要求參考報價和LKM公司的標準花式，以避免浪費和增加加工條量。一般塬則是：精料單邊留條量0.5mm，硬彎模時粗料單邊留條量1.5~3mm.除此之外還必須考慮運水，螺絲，定位柱等，輔助機構有足夠的安裝位置

??4、 固定螺絲的選用，M8、M10、M12或相當?shù)挠⒅埔?guī)格

??5、 模仁四角的R大小參照LKM精框R值的大小即H50時R=13;H50時R=16.5

??6、 成形零件設計特別注意點：客戶有要求的一律按客戶的要求執行;優先考慮生產要求，其次是模具加工工藝，再次是模具成本的控制;這些零件的公差一般取產品分差的1/4~1/3，但出口出模取產品公差的1/10(太難);與之相關的配件的選用，美國客戶選用DME標準或英制，歐洲客戶選用Aasco 標準(公制)，升寧選用宏達公制標準

??7、 螺紋抽芯機構的設計

??螺紋抽芯機構在塑膠模結構中屬于旋轉抽芯機構，常用的傳動機構有齒輪，齒條傳動，鏈條鏈輪活動和螺旋傳動等等。

??設計螺紋抽芯結構時要注意以下幾個方面：

??動力是否能提供足夠的轉距;開合模時具有相對運動且接觸面較大的兩零件選用不同的材料或有足夠的硬度差，(5HRC以上);零件要有足夠的強度和剛度，并且要有利于加工和拆裝;齒輪磨數選用第一系列，最好是標準齒輪，通常主動齒輪的負載比從動齒輪要大，所以主動齒輪磨數可選大一些;計算傳動比時要充分考慮有效抽芯長度，(有效抽芯長度為產品實際螺紋圈數另加1～2圈螺紋所占的軸向長度);齒輪與軸如手銷或鍵連接時，必須對這些零件進行可靠性和穩定性分析;螺紋軸要設計輔助基準供加工與裝配參考;每次注塑后螺紋軸必須嚴格定位和復位。

??叁、 精密塑膠模具冷卻系統的設計

??冷卻系統設計的合理與否，直接關系到制品的形成周期和制品的質量等，設計冷卻系統時要注意以下幾點：

??1、 分布均勻，既要考慮生產效率，又要考慮其負面影響

??2、 水道直徑通常取φ6、φ8、φ10、φ12

??3、 水道直徑、間距、與型臉之間的關系：兩水道之間3d~5d

??水道與型臉之間：1.5d~3d(膠位較厚處加強冷卻)如圖5

??4、 封膠面較大的零件都要求設計冷卻水，如前后模仁、行位、鑲件、斜頂?shù)鹊?

??5、 熱嘴四周要求設計運水

??6、 堵塞與喉嘴選用：φ6、φ8與喉嘴分別用1/8NPS和3/8NPT，φ10的用1/4NPS和1/4NPT;φ12時用3/8NPS和3/8NPT。出口模堵塞材料一律用青銅

??7、 隔水片厚度一般用2mm，如水井較大時，(≥φ18)厚度用3mm

??8、 無法加工運水但又必須加強冷卻的地方必須鑲鈹銅冷卻

??9、 膠圈均按DME規范設計

??10、喉嘴不能露出模胚四周，且中心距要≥40mm(或1.5)

??11、冷卻水管壁與其它零件壁之距離≥4mm

??12、每個冷卻水路要標明IN**、OUT**

??13、水路避免循環太長，容易加工

??四、 精密塑膠模具頂出系統的設計：在制品注塑完成之后，將制品從型芯上頂脫的機構，設計時，必須注意：

??1、 合理選擇頂出方式，對客戶不允許有頂針痕跡的產品，(特別是透明產品)，首先考慮推板或推塊頂出

??2、 用頂針頂出時，頂針大小要合理，不能小產品大頂針，大產品小頂針，頂針布局要合理，產品對嗬包得較緊的地方著重考慮頂出

??3、 頂出行程要足夠并且首選產品在頂出后自動脫落

??4、 用推板或推塊頂出時，配合面要設計足夠斜度(≥5°)

??5、 二次頂出和強脫模結構必須設計動作分解圖

??6、 精密塑膠模具深柱位(≥12mm)要設計司筒，深骨位(≥12mm)要考慮鑲拼或用扁頂針

??7、 頂針與行位有干涉時，要設計先復位機構

??8、 非平面上的頂針要設計止轉機構

??9、 頂針小于φ2時，用有托頂針

??10、 頂針?lè)饽z位的高度參考如下標準：φ1～φ3的頂針?lè)饽z位8～10m;φ3～φ5時，12～15m;φ5以上取18～24mm

??11、 非頂針?lè)饽z位頂針周圍要避空，內模上單邊避空0.1mm，B板單邊避空0.2mm，更針板單邊避空0.3mm

??12、 頂針板復位彈簧彈力要足夠

??13、 合模狀態時，回針頂面必須與A板緊貼

??14、 K、O孔要按照客戶的要求設計

??15、 精密塑膠模具斜頂機構要設計頂出行程限制機構
